本系統運用先進的三維仿真技術，生動形象的展示監控設備的運行狀態和環境情況，管理人員無需進入實際場景，即可了解整個監控設備的運行情況，全面轉變管理模式，減輕管理人員負擔。

1.1真實仿真

l 完全基于真實物理環境建立的三維模型組合而成；

l 所有三維模型與真實場景、設備保持高度一致；

l 設備是完全按照場景內各設備的真實位置擺放，效果逼真擬人。

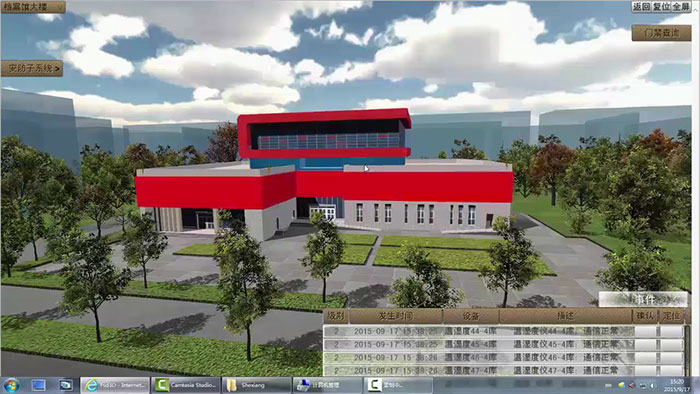

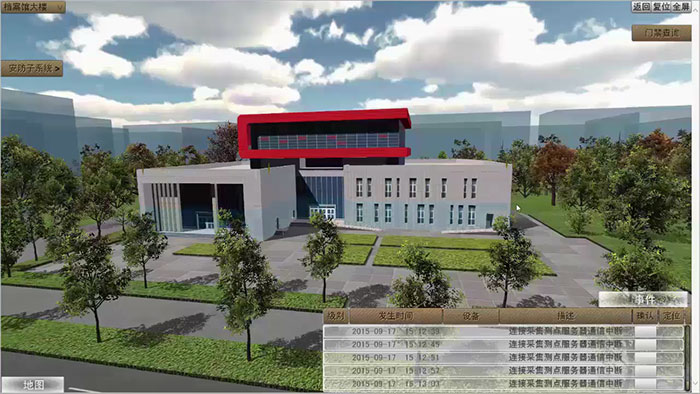

園區

1.2三維總覽

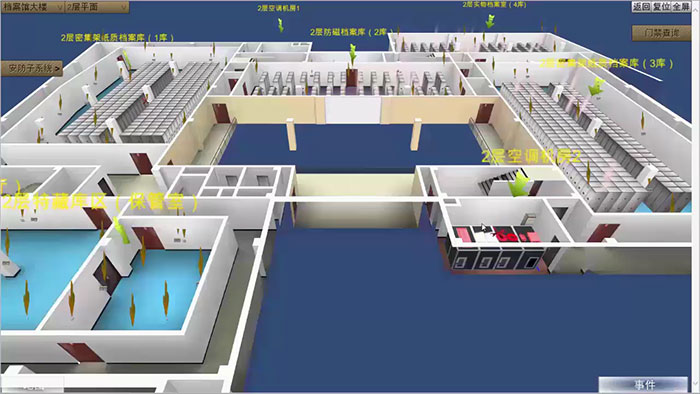

監控系統根據實際進行真實建模，通過三維場景可清晰知道所監控的園區、大樓、樓層、房間、設備。設備發生報警或故障時，對應區域則會(huì )呈紅色閃爍狀態，提醒用戶注意。用戶點擊場景中相應區域，即可進入到該場景的子場景中。

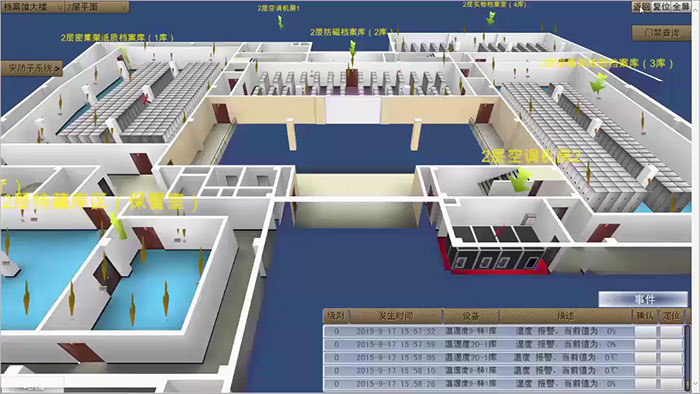

樓層內有設備告警

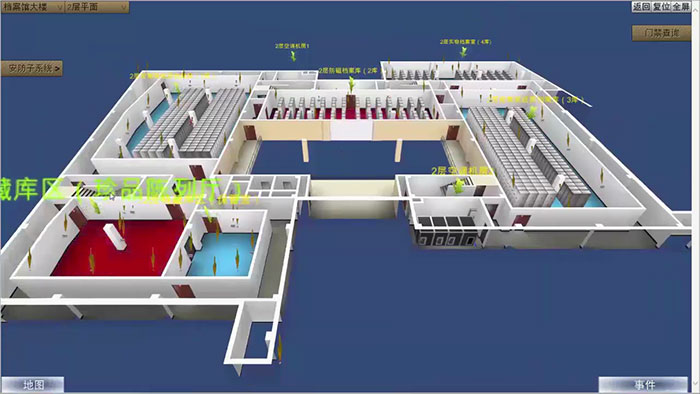

樓層

1.3場景導航

快速根據場景的層次關系進行導航。

1.4三維巡視

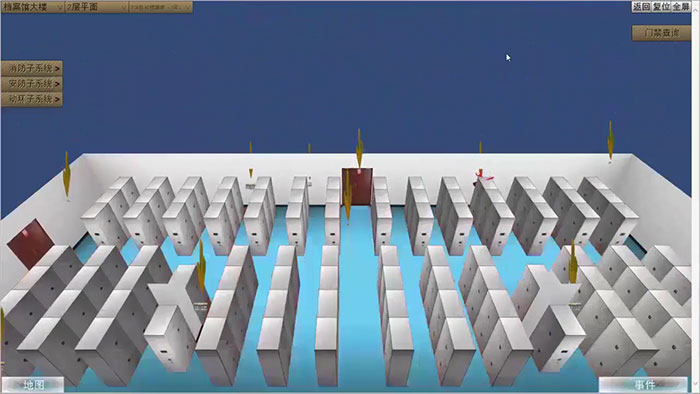

用戶可以虛擬在場景內和設備間進行巡查、漫游等操作。

用戶可看到場景的裝修情況，如墻壁、走道、地板、家具等，還可以看到各種儀器儀表設備等被監控對象，包括空調、變壓器、配電柜等。設備的外觀及擺放位置都和實際保持高度一致。

1.5視角調整

用戶通過鼠標操作可以隨時調整視角，以佳瀏覽方式，獲得更佳的視覺效果。這些操作包括視角的拉近、拉遠、旋轉、翻滾平移等。例如，用戶可以實時旋轉三維場景，以便從不同的視角進行查看。用戶也可以放大或縮小三維場景，以便看到整體概況或者局部細節。用戶還能夠平移三維場景，以便看到當前場景周邊的情況。用戶也能夠選定三維場景中的特定區域，以便查看該區域的細節。

1.6地圖導航

在三維場景中，可隨時顯示整個監控區域的平面地圖，以及用戶當前所處位置。點擊電子地圖的某個區域可直接跳轉定位到相應區域。

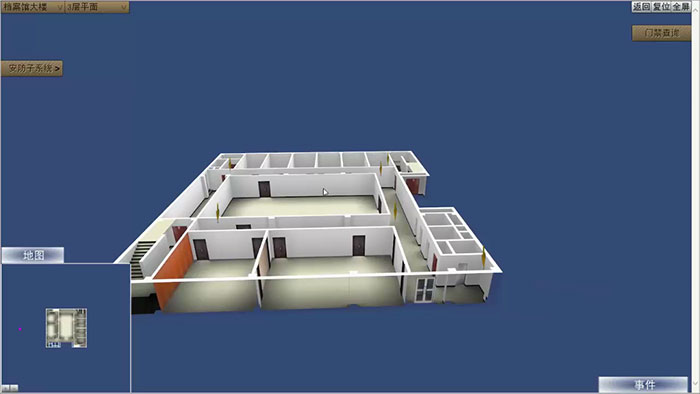

地圖導航

1.7快速定位

根據用戶定義區域快捷方式，快速移動定位到相應區域的視角模型當中。例如快速定位到某關鍵樓層、子系統、設備。

根據設備類型或設備名快速搜索及在三維空間定位設備

區域定位

設備定位

1.8三維監控

1.8.1信息查看

用戶可直接點擊相應的被監控設備，即可實時查看到對應設備的當前運行參數、工作狀態和告警狀態等信息。

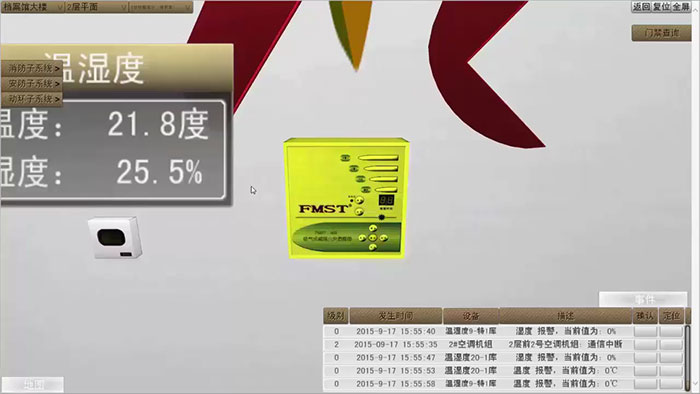

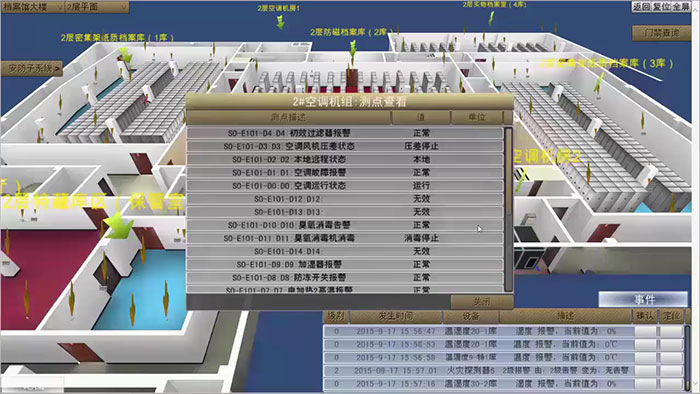

測點查看

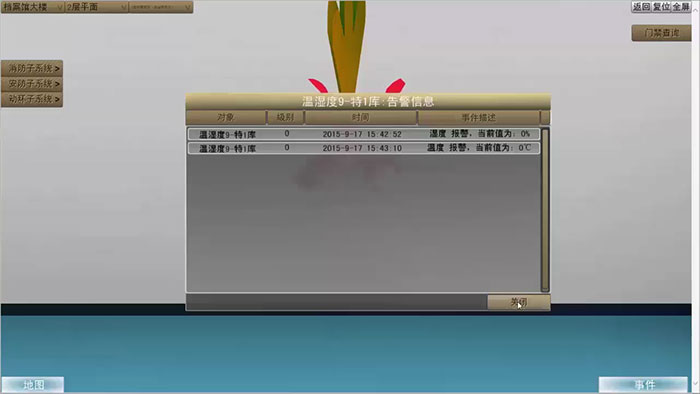

告警信息

1.8.2告警展示

當設備發生故障時，故障事件可以直觀的在界面上顯示相應的效果。如消防報警時，界面可以模擬現場煙霧、火焰和消防設備聯動的狀態。用戶也可以執行相應的控制操作，如開燈、打開或關閉聲光報警器、開關門等。當用戶點擊該報警時，系統能夠自動調節視角，使屏幕正好顯示該報警設備或者報警區域。當用戶點擊該報警時，系統能夠顯示該報警的內容，如電壓過高、負載過重、門未關等等。當用戶處理報警消息后，該報警能夠從三維顯示系統中消除。

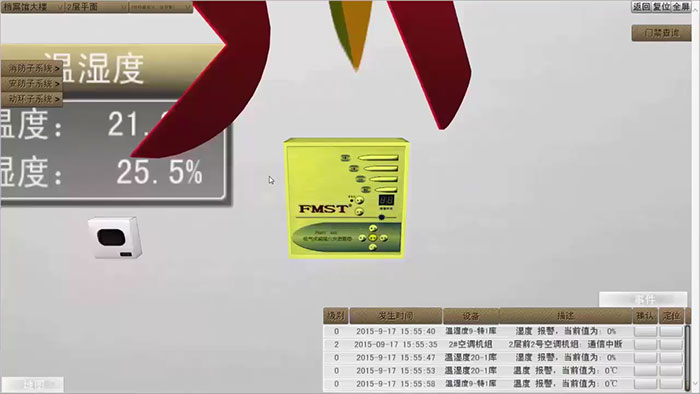

空調機組告警展示

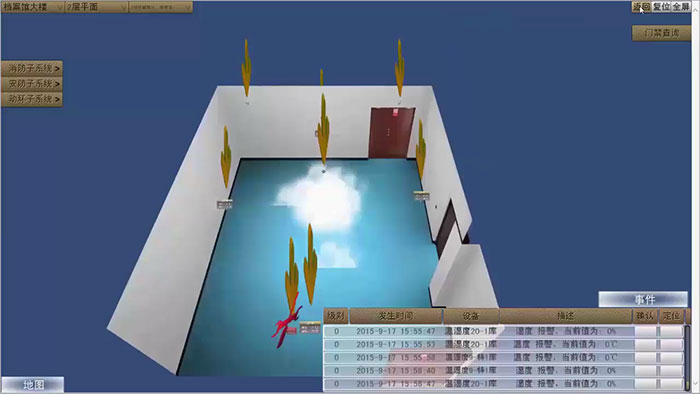

消防報警展示

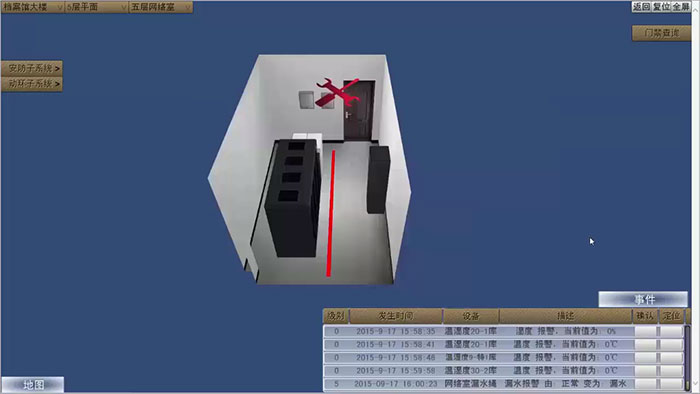

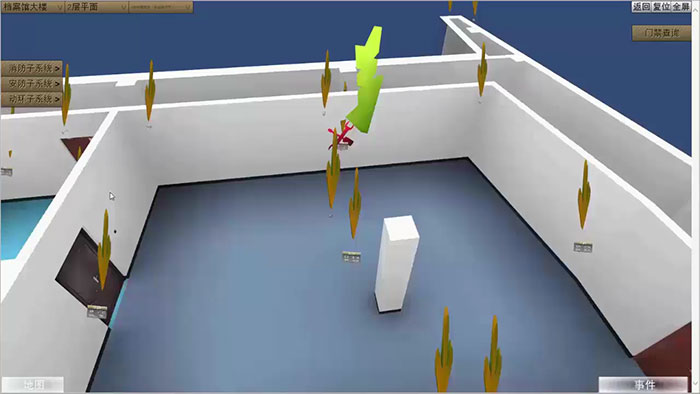

漏水告警展示

1.8.3子系統展示

通過三維的方式抽象某一個子系統的運行效果，其它建筑和設備呈半透明顯示，重點突出子系統。根據實際需要，可按照動力、環境、安保、等子系統分開展示。

管網結構則可以疊加場景中，包括供配電管線的走向及結構。用動畫模擬電流的流量和大小。

環境子系統

1.8.4視頻瀏覽

點擊場景中的攝像頭，即可調出該攝像頭的客戶端，觀看實時視頻，同時也支持錄像、查看歷史視頻等。

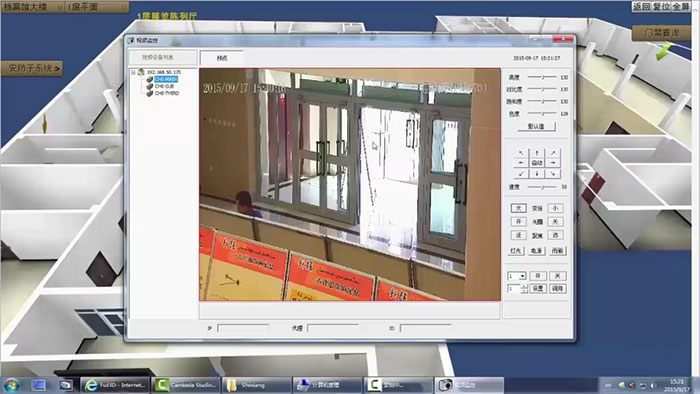

視頻瀏覽

1.8.5設備控制

在三維場景中，除了查看各種設備的當前數據和狀態之外，還可對被監控對象進行實際的控制動作，如打開關閉門禁、開啟/關閉燈光、開啟/關閉各種配電開關等操作。

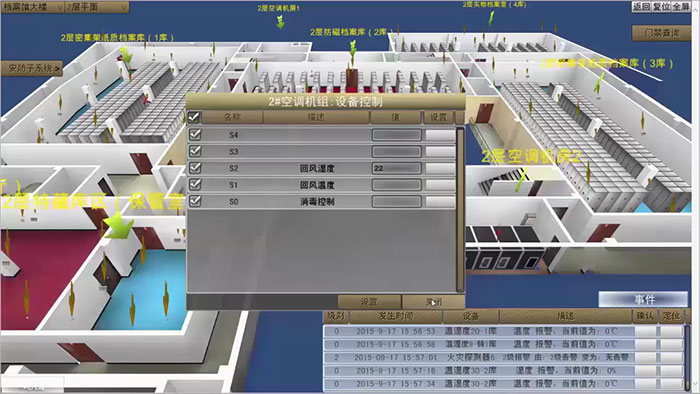

空調機組控制

1.8.6故障定位

快速根據故障信息定位故障設備。

區域故障和事件故障定位

設備故障定位

1.9事件管理

1.9.1事件告警

根據事件級別可采用語音、短信、郵件告警。

1.9.2事件確認

工作人員對發生的事件告警給予處理確認。

2系統特點

2.1虛擬現實

l 系統是完全基于真實物理環境建立的三維場景；

l 所有三維模型與真實場景及設備外觀保持高度一致；

l 各設備的模型完全按照設備的真實物理模型建立。例如變壓器、UPS、空調、配電柜、視頻、消防等設備，效果逼真擬人。

2.2遠程展示

l系統采用B/S架構研發；

l系統采用技術先進的3D引擎；

l 通過瀏覽器遠程實時展示設備運行情況；

l 通過瀏覽器可遠程實時控制設備的狀態；

2.3綜合監控

l 能展示設備的各種實時數據、工作狀態、告警狀態；

l 能實時控制對設備進行遙控操作；

l 能集成動力、環境、消防、安防、視頻、自控等多種子系統，實時展示運行數據和告警數據；

l 可集成資產管理系統，展示及查詢設備的資產信息。

2.4接口開放

l 可接入其它第三方平臺，實現對其它平臺業務功能及數據的可視化監控；

l 可給其他系統提供展示接口，供其他系統調用。

3性能參數

以下參數所使用的主機配置如下：

服務器：Intel® Xeon X5690*2 3.46G，16G RAM

客戶端：顯卡NVIDIA Quadro FX580

場景加載速度：<5s

系統容量：20W數據點

顯示分辨率：大1920*1080，推薦1440*900。

顯示幀率：40fps

數據刷新延時：<1s

控制動作延時：<2s
