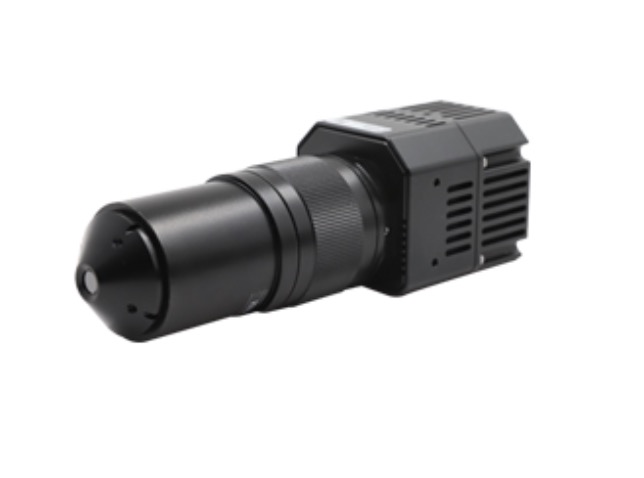

AT31U/61U在線式超高溫熱像儀是小尺寸、專用型的在線式測溫型紅外熱像儀，專業用于高爐冶金行業等高溫工業應用場景。
-
384×288/640×512紅外分辨率
3mm針孔鏡頭，89.3°視場角
測溫范圍0℃~1500℃

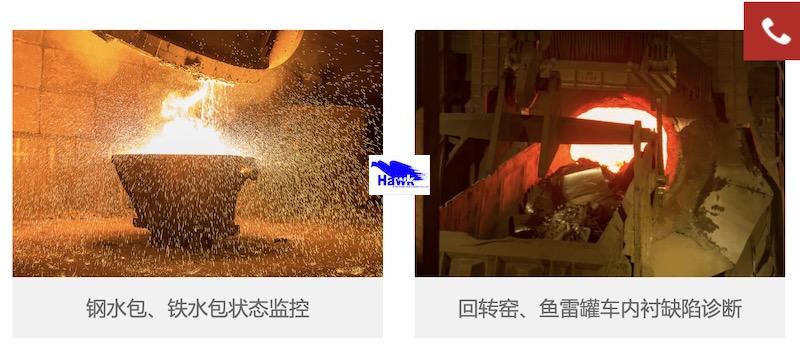

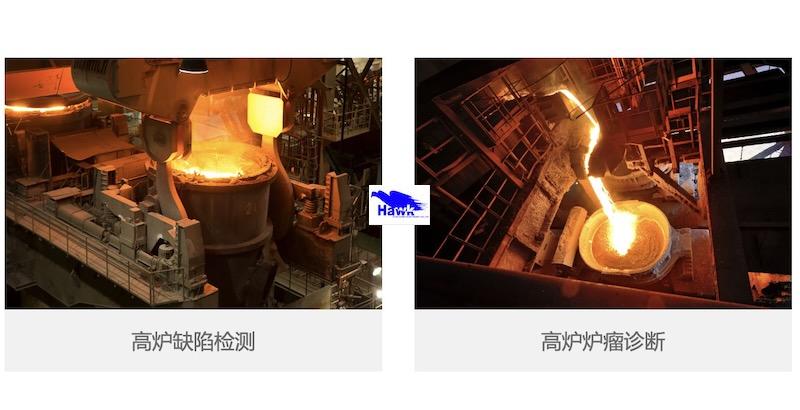

適用場景： 高爐缺陷檢測 高爐爐瘤診斷 鋼水包、鐵水包狀態監控 回轉窯、魚雷罐車內襯缺陷診斷
超高溫
測溫范圍高達1500℃，滿足超高溫測試需求。
高性能
40mK高分辨率，溫度細節顯示更清楚；
89.3°寬視場角，測量范圍更廣。
堅固耐用
小開窗設計和外殼可有效保護鏡頭和機身，
適用于惡劣環境使用。
|
產品型號
|
AT31U
|
AT61U
|
|
探測器數據
|
|
探測器類型
|
氧化釩非制冷紅外焦平面探測器
|
|
響應波段
|
8～14μm
|
|
成像和光學指標
|
|
分辨率
|
384×288
|
640×512
|
|
NETD
|
<50mk(40mk可選)
|
|
圖像頻率
|
50Hz
|
25Hz
|
|
聚焦
|
支持自動聚焦/手動聚焦
|
|
測溫指標
|
|
測溫范圍
|
0℃～400℃，400℃～1500℃
|
|
測溫精度
|
±3℃@（0℃～100℃）,±2℃或±2％取大值@（100℃～1500℃）
|
|
測溫工具
|
任意固定點；全屏幕最高/低溫捕捉；中心點測溫；線/區域分析工具；手動溫寬選擇；雷達測溫工具
|
|
接口指標
|
|
模擬視頻輸出
|
1路視頻
|
|
網絡(luò )接口
|
RJ45 10M/100M/1000M自適應
|
|
報警接口
|
1個輸入，1個輸出
|
|
網絡(luò )協議
|
Ethernet/IP, TCP, UDP, SNTP, RTSP, HTTP, ICMP, SMTP, DHCP, UPnP, PPPOE
|
|
以太網
|
控制和傳輸圖像
|
|
接口協議
|
ONVIF，GB28181，Modbus TCP （支持傳輸區域溫度信息）
|
|
報警指標
|
|
報警功能
|
可配置區域、線等單獨的報警并支持外部設備觸發報警
|
|
報警輸出
|
I/O輸出、日志、保存圖像
|
|
圖像調節
|
|
亮度、對比度調整
|
手動/自動0（默認）/自動1
|
|
極性、偽彩
|
黑熱/白熱，支持18種偽彩
|
|
圖像翻轉
|
左右/上下/對角線
|
|
供電系統
|
|
典型功耗@25℃
|
≤3W
|
|
電壓
|
9～26V DC
|
|
環境適應指標
|
|
工作溫度范圍
|
-20℃～+60℃
|
|
存儲溫度范圍
|
-40℃～+70℃
|
|
濕度（工作和存儲）
|
5%～95%RH（無冷凝）
|
|
沖擊
|
30g，11ms，所有軸向
|
|
振動
|
4.3g，隨機振動，所有軸向
|
|
物理數據
|
|
重量
|
314g±5g
|
337g±5g
|
|
尺寸（長×寬×高）
|
46.5×48×148
|
46.5×48×146(mm)
|
|
物品清單
|
熱像儀、電源適配器、電源線、千兆網線
|
|
