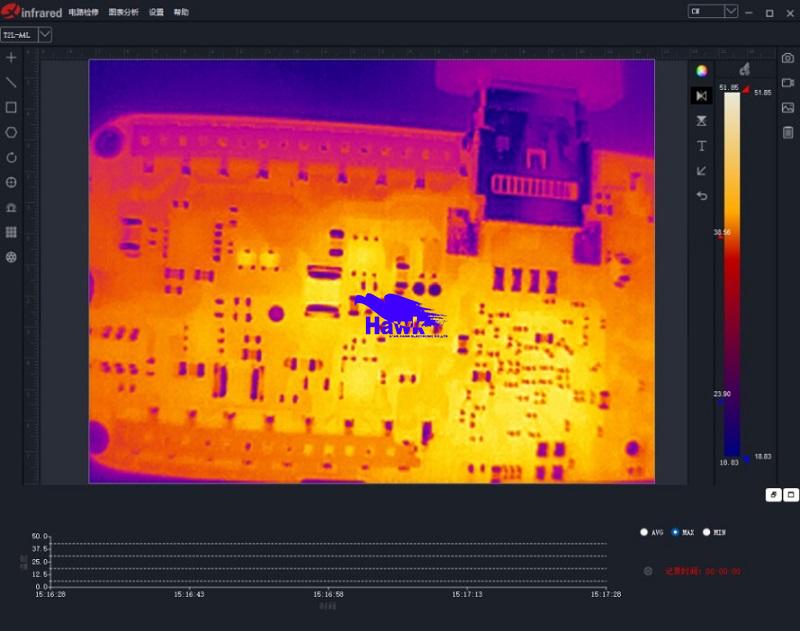

HAWK電路板紅外熱成像分析儀，是一款用于熱場檢測的專用設備，它可以在PCBA產品設計開發階段，提供熱實驗、熱仿真的大量數據；同時，它又是一款電路板維修專用設備，當產品出現故障時，比如電路漏電或是短路的電路板，會(huì )有異常的溫度升高，采用熱分析儀，能將異常溫升體現出來，就可以快速的找到漏電、短路的器件位置，定位故障點，達到快速維修的目的。除此之外，還可以對元器件進行檢測，比如功率模塊等器件在檢測過熱保護能力等應用中，都可以通過熱分析儀得到大量的溫度檢測數據。

HAWK電路板紅外熱成像分析儀應用：

? PCBA電路板漏電、短路、斷路位置的定位和檢測維修；

? 硬件電路設計的功耗設計；

? 過熱保護元器件的測試檢驗；

? 電路設計中的發熱實驗，熱仿真，發熱合理性驗證；

? 產品散熱能力檢測；

日常使用的注意事項：
注意事項：

1.軟件使用的系統最推薦的是windows 10及更新版本，如果條件允許，盡量使用相應操作系統；

2.電腦顯示屏幕分辨率推薦使用1920X1080；

3.在檢測電路板時，由于電路板上一些芯片表面非常光滑，所以會(huì )形成反光，反光可能會(huì )對電路診斷形成干擾，造成虛假熱點，所以在檢測電路板時，需要不時傾斜，或者將鏡頭斜向一個角度，消除反光后，查看是否熱點是否同一個；

4.對電路板檢測和故障查詢，電路板都是在上電狀態的，無電狀態是沒法檢測的；

5.分析儀在干燥環境下，最好將機架或者底板接地，以防積累靜電；

6.可調焦鏡頭，當擰到最頂時，不要大力旋轉，以防造成鏡頭損傷。
